AMD FirePro 3D Graphicsシリーズで、約10億色のリアル表示を体感

R, G, B各10ビットデータを10ビットで処理できる唯一のワークステーショングラフィックボード「Radeon™ Pro WXシリーズ」、「AMD FirePro™ 3D シリーズ」

【10bit対応 Radeon Pro WX / FirePro 3Dグラフィックスの特長】
  • 処理及び出力時に色ディザリング不要(※1)
(※1:モニタが10bit/コンポーネント表示可能な場合に限る)
  • 10ビットデータ処理により、10億色以上の色及び広階調表現が可能
  • モノクロ表示の場合1024階調を表現可能

8bitと10bitの違い
PCの世界において、フルカラー(もしくはトゥルーカラー)とは約1677万色のことを指します。
何だか中途半端な数字にも思えるが、これはRGB各色8ビット(合計24ビット)の発色数が約1677万色になるからです。
一般に人間の目が見分けられる色数はこれを下回るといわれており、通常は約1677万色表示の液晶ディスプレイを
ユーザーが見た際に、色数が足りないと不満を感じることはありません。

RGB各色10ビット(合計30ビット)駆動の場合、10億6433万色もの膨大な色数をリアル表示できます。
※10bit表示対応モニターと10bit表示対応アプリケーションが別途必要です。

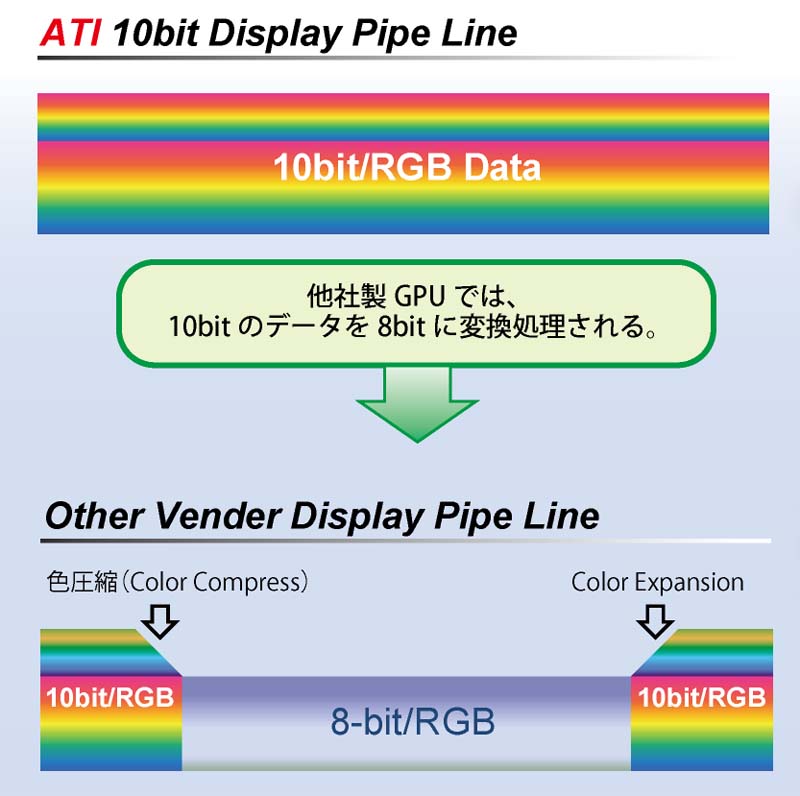

Display Data Processing Pipe Line Comparison

下記の図は、AMD FirePro 3Dシリーズのグラフィックスボードと、他社製品のディスプレイパイプラインを図にしたものです。
10bitで入力されたデータも、他社製GPUでは途中、色数を間引かれ、
ディスプレイへ出力する際、再度10bitに変換しているため、真の10bitとは言い難い。

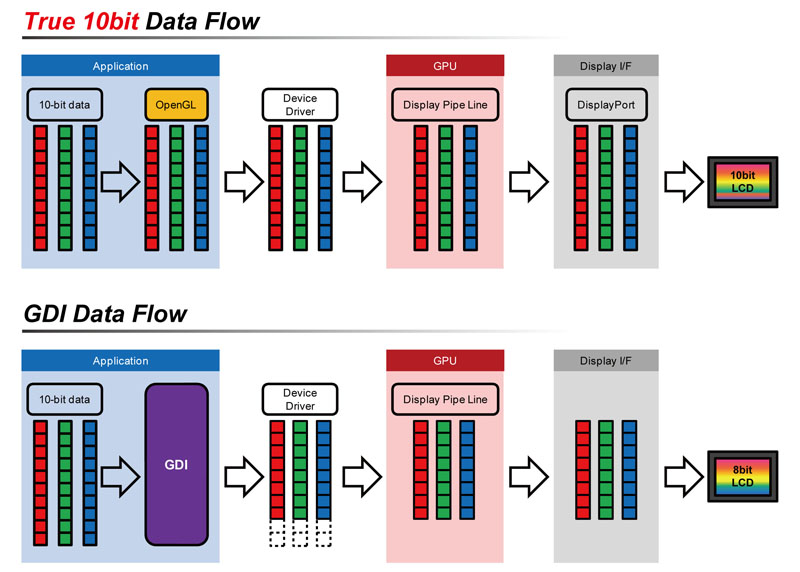

10bit Data Flow Comparison

下記の図は、10bitと8bitの違いを図にしたものです。
「True 10bit Data Flow」では、GPU(AMD FireProシリーズ)内部でも10bitで処理されていることがわかる。

10bit表示環境を構築する

10bit表示を実現するには、DisplayPortを搭載したAMD FirePro 3D Graphicsシリーズと、DisplayPortを搭載した
10bit対応モニタを接続する必要があります。
設定はとても簡単です。
PCに装着したDisplayPort搭載グラフィックスボードと10bit対応 DisplayPort搭載モニタをDisplayPortで接続し、
グラフィックスドライバを組み込んだ後、ユーティリティソフトの「Catalyst Control Center」で10bit表示の設定を
行います。「グラフィック設定」タブ内にある「ワークステーション」の「設定」メニューに、「10ビットピクセルフォーマット
サポートを有効にする」という項目があるので、これをチェックして「OK」をクリックするだけ。再起動後に10ビット
表示が適用されます。
※10ビット表示するためには、10ビット表示対応のアプリケーションが必要です。
※最新ドライバver8.663.3により、Adobe Photoshop CS4上で10bit表示が可能になりました(WindowsXPのみ)  ⇒詳細はこちら

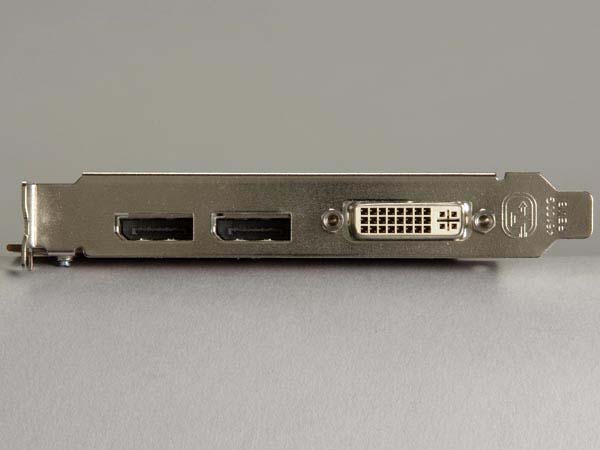

AMD FirePro V4900のコネクタ部分。デュアルリンク対応のDVI-Iを1基、DisplayPortを2基備えている。

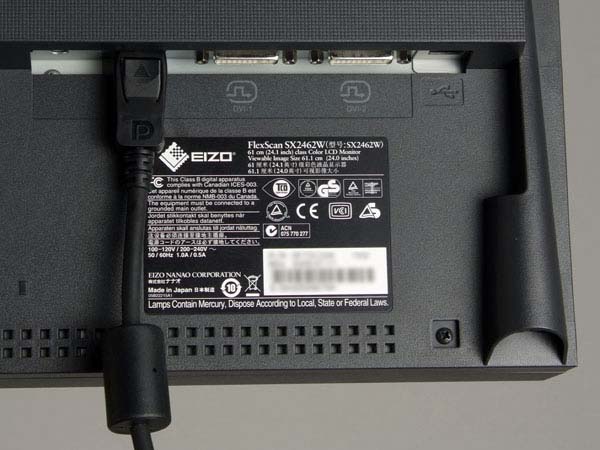

DispalyPort搭載グラフィックスボードに接続したDisplayPortケーブルを10bit対応モニタの入力端子につなぐ。
(写真はナナオ製FlexScan SX2462W)

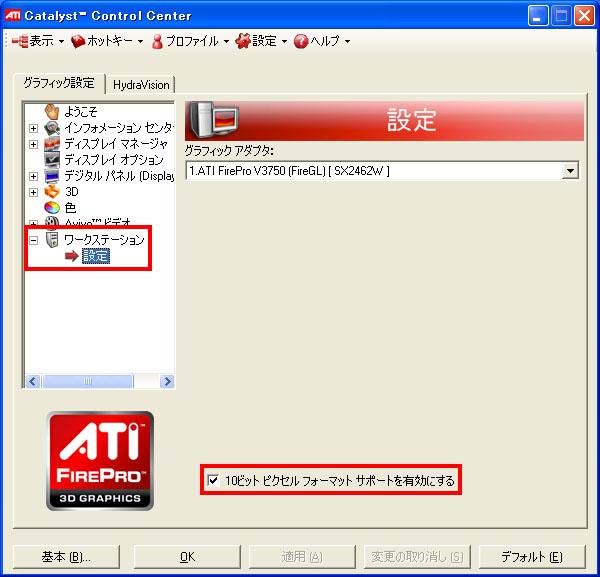

接続とドライバのインストールがすんだら、「Catalyst Control Center」を起動させ、10bit表示の設定を行う。









【10bit表示対応モニタ】
現在、10bit表示に対応したモニタは下記製品になります。(DisplayPort接続時のみ)
※モニタ写真をクリックすると、各製品詳細のページへ移動します。
necds_lcd-pa241w.jpg hpdreamcolor.jpg flexscansx2462w.jpg cg243w.jpg


対応グラフィックスボード
以下モニターとグラフィックスカードの組み合わせで、10bit 表示が可能です。
詳細については下記参照ください。
http://www.eizo.co.jp/support/compati/detail/d09ds171/10bit.pdf

■モニター
・NECディスプレイソリューションズ製 MultiSync LCD-PPA241W
・ナナオ製 FlexScan SX2462W/SX2262W(DisplayPort/10bit)
・ナナオ製 ColorEdge CG303W/CG301W(SingleLink/10bit)
・ナナオ製 ColorEdge CG243W/CG223W(DisplayPort/10bit)
・HP製 DreamColor LP2480zx


■グラフィックスボード

Radeon Pro WX7100、WX5100、WX4100
FirePro W9100W8100W7100W5100W4300W4100W2100
W9000W8000W7000W5000W600
