医療用ディスプレイ・コントロール・ボード FirePro for Medicalシリーズ
ATI FirePro 3D Graphics/FireGL for Medicalシリーズすべてにおいて、リアル10bit処理可能なディスプレイエンジン、三次元画像処理を快適に処理できる新世代ユニファイドシェーダ を装備しています。また、256MBから最大2GBまでのメモリサイズ、多種多彩な出力端子をラインナップしており、システム構成に合わせてフレキシブル に選択が可能です。
高解像度、高階調を実現するために、Packed Pixelフォーマット、Dual Link DVIに対応しました。特に、Dual Link DVIは、FirePro 3D Graphicsシリーズに搭載されており、10bitカラーで3Mピクセル、8bitカラーで9Mピクセルまで表示可能です。
Display Port搭載モデルでは、10bitカラーで4Mピクセルまで表示可能です。
すべてのFirePro 3D Graphics for Medical シリーズは、1種類のデバイスドライバで動作しますので、多数のシステムを導入される場合には、システム構築およびメンテナンスコストに大きなアドバンテージを提供できます。
ATI FirePro 3D Graphicsシリーズの主な用途
ATI FirePro 3D Graphics/FireGL for Medicalシリーズすべてにおいて、リアル10bit処理可能なディスプレイエンジン、三次元画像処理を快適に処理できる新世代ユニファイドシェーダ を装備しています。また、256MBから最大2GBまでのメモリサイズ、多種多彩な出力端子をラインナップしており、システム構成に合わせてフレキシブル に選択が可能です。
高解像度、高階調を実現するために、Packed Pixelフォーマット、Dual Link DVIに対応しました。特に、Dual Link DVIは、FirePro 3D Graphicsシリーズに搭載されており、10bitカラーで3Mピクセル、8bitカラーで9Mピクセルまで表示可能です。
Display Port搭載モデルでは、10bitカラーで4Mピクセルまで表示可能です。
すべてのFirePro 3D Graphics for Medical シリーズは、1種類のデバイスドライバで動作しますので、多数のシステムを導入される場合には、システム構築およびメンテナンスコストに大きなアドバンテージを提供できます。
ATI FirePro 3D Graphicsシリーズの主な用途
- 医療用高精細ディスプレイをしようしたMRI・CT・放射線画像や、腹腔鏡手術等の映像の表示システム
- 診療室やナースステーション等でカルテデータや各種医療データを同時に表示するためのマルチモニタ環境の構築
- カンファレンス等で使用される医療プロジェクタ向けの画像表示システム
- 待合室やロビー等、病院内での各種インフォメーション表示システム
パックドピクセル
◆10bit(Packed Pixel方式）ソリューション
10bit（Packed Pixel方式）出力対応で、様々なフォーマットで、高精細な画像表示が可能な医療用ディスプレイ・コントロール・ボード
 |
 |
 |
 |
 |

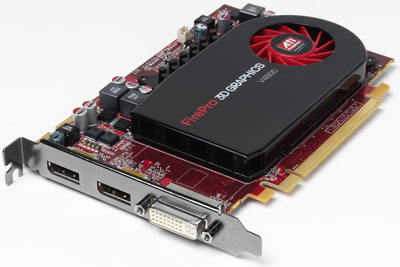

| ATI FirePro V9800 | ATI FirePro V8800 | ATI FirePro V7800 | ATI FirePro V5800 | ATI FirePro V4800 |
 |
 |
 |
 |
|
| ATI FirePro V3800 | AMD FirePro V7900 | AMD FirePro V5900 | AMD FirePro V4900 |
デュアルリンク
◆デュアルリンクDVI 5Mソリューション
デュアルリンクDVI 5M出力対応で、様々なフォーマットで、高精細な画像表示が可能な医療用ディスプレイ・コントロール・ボード
|
|
|
|
|
| ATI FirePro V7800 | ATI FirePro V5800 | ATI FirePro V4800 | ATI FirePro V3800 | |
|
|
 |
||
| AMD FirePro V5900 | AMD FirePro V4900 | ATI FirePro V5800 DVI |
医療画像診断に最適なマルチモニターソリューション

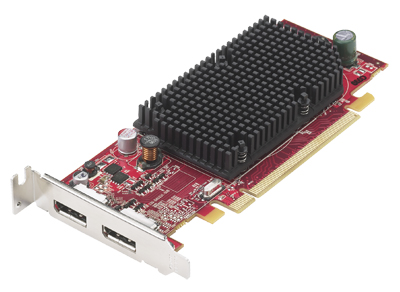

ATI FirePro™ MultiView for Medicalシリーズは、高解像度、高階調表示を低コストで実現可能なソリューションです。FireMV™2250ではシングルリンクDVIを2系統搭載し、5Mピクセルまで、FirePro™2260では業界初のDisplayPortにより、10bitカラーで4Mピクセルまで出力可能となりました。
基板サイズはロープロファイルサイズ（ハーフ長、ハーフ高）で、低消費電力設計されているため、どのようなシステムにも安心して採用いただけます。
また、すべてのFirePro™ MultiView for Medicalシリーズは、1種類のデバイスドライバで動作しますので、多数のシステムを導入される場合には、低消費電力とも相まって、システム構築およびメンテナンスコストに大きなアドバンテージを提供できます。
ATI FirePro™ MultiViewシリーズの主な用途
- 医療用高精細ディスプレイをしようしたMRI・CT・放射線画像や、腹腔鏡手術等の映像の表示システム
- 診療室やナースステーション等でカルテデータや各種医療データを同時に表示するためのマルチモニタ環境の構築
- カンファレンス等で使用される医療プロジェクタ向けの画像表示システム
- 待合室やロビー等、病院内での各種インフォメーション表示システム
ディスプレイポート
◆DPソリューション
業界初、DisplayPort搭載グラフィックスアクセラレータ登場！
高解像度（2560×1600）でも高階調表示（10bit）で表示可能
- DVI規格を超える、業界標準規格、DisplayPort搭載！
- ハーフサイズボードでも、4Mモニタ（2560×1600：WQXGA＋）に10bitで表示可能
- ねじ止め不要、ラッチ付き小型コネクタで、操作性に優れる
- Display Port-DVI変換アダプタ、DisplayPort-HDMI変換アダプタを利用すれば、DVIおよびHDMIモニタへの表示も可能
- 独自のコンテンツプロモーションも装備し、機密データのやり取りにも最適
【製品仕様】
| V9800 | V8800 | V7800 | V5800 | V4800 | V3800 | |
| バス | PCI Express 2.0 x16 |
|||||
| メモリサイズ | 4GB | 2GB |
2GB | 1GB | 1GB | 512MB |
| シェーダユニット | 1600 | 1600 |
1440 | 800 | 400 | 400 |
| Dual Link DVI出力 | ― | ― | 1 | 1 | 1 | 1 |
| DisplayPort出力 | 6 | 4 | 2 | 2 | 2 | 1 |
| ステレオ3D出力 | 1 | 1 | ― | ― | ― | ― |
| DVI最大解像度 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 |
| VGA最大解像度 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 |
| DisplayPort最大解像度 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 |
| V7900 | V5900 | V4900 | |
| バス | PCI Express 2.0 x16 |
||
| メモリサイズ | 2GB | 1GB |
1GB |
| シェーダユニット | 1280 | 512 |
480 |
| Dual Link DVI出力 | ― | 1 | 1 |
| DisplayPort出力 | 4 | 2 | 2 |
| ステレオ3D出力 | 1 | ― | ― |
| DVI最大解像度 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 |
| VGA最大解像度 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 |
| DisplayPort最大解像度 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 |
| 2260 PCIx16 | 2260 PCIx1 | 2260 PCI | |
| バス | PCI Express x16 |
PCI Express x1 | PCI |
| メモリサイズ | 256MB | 256MB |
256MB |
| シェーダユニット | 120 | 120 |
120 |
| ディスプレイ出力 |
2系統DisplayPort/DVI | ||
| ディスプレイ出力コネクタ | DisplayPort |
DisplayPort | DisplayPort |
| TV出力 | × | × | × |
| DVI最大解像度 | 1920ｘ1200 | 1920ｘ1200 | 1920ｘ1200 |
| VGA最大解像度 | 2048ｘ1536 | 2048ｘ1536 | 2048ｘ1536 |
| DisplayPort最大解像度 | 2560ｘ1600 | 2560ｘ1600 | 2560ｘ1600 |
PCIバス対応
◆PCIカードソリューション
PCIバス対応で、カード長がハーフサイズ以下と、スリム型PCにも搭載可能なグラフィックスボード。
高解像度/高階調に対応し、PACSシステム/DICOMに最適なグラフィックスアクセラレータ
- 9MまでのDual Link DVI出力、5MまでのSingle Ling DVI出力に対応し、より広い画面と共に、FireGL/FireMVが提供する10bitディスプレイパイプラインで処理された高階調のデータにより、より効率的に高度な診断を提供可能
- 最先端ATI FireGL グラフィックスアクセラレータにより、CT等 2次元画像から生成する、3次元ボリュームレンダリングも快適に表示可能
- 低リフレッシュレート、パックドピクセルフォーマットに対応し、フレキシブルな製品選択が可能
シングルリンク
◆シングルリンクDVI 5Mソリューション
医療用画像診断に必要な画像品質を低コストで実現。1Mから3M、5Mディスプレイにグレイスケールとカラー表示が可能。
高解像度/高階調に対応し、PACSシステム/DICOMに最適なグラフィックスアクセラレータ
- 9MまでのDual Link DVI出力、5MまでのSingle Ling DVI出力に対応し、より広い画面と共に、FireGL/FireMVが提供する10bitディスプレイパイプラインで処理された高階調のデータにより、より効率的に高度な診断を提供可能
- 最先端ATI FireGL グラフィックスアクセラレータにより、CT等 2次元画像から生成する、3次元ボリュームレンダリングも快適に表示可能
- 低リフレッシュレート、パックドピクセルフォーマットに対応し、フレキシブルな製品選択が可能
富士通様 PC/PCWS 動作確認済みリスト
富士通様 PC/PCWS「FMV-D5280 」「CELSIUS J360 」「CELSIUS N460 」において、FireProシリーズの動作確認をいたしました。
NEC様 PC/PCWS 動作確認済みリスト
NEC様 PC/PCWS「Valuestarシリーズ」において、FireProシリーズの動作確認をいたしました。
富士通様 PC/PCWS「FMV-D5280 」「CELSIUS J360 」「CELSIUS N460 」において、FireProシリーズの動作確認をいたしました。
NEC様 PC/PCWS 動作確認済みリスト
NEC様 PC/PCWS「Valuestarシリーズ」において、FireProシリーズの動作確認をいたしました。
| FirePro 3D Graphics/FireGLシリーズ |
| FirePro MultiView/FireMVシリーズ |
| FirePro MultiView Remoteシリーズ |
| FireGL/FireMV 以前の製品 |
| Option Product |
| Embeddedシリーズ |
| AMD FireStreamシリーズ |
| ISV専用グラフィックボード |
| 国内採用事例 |
