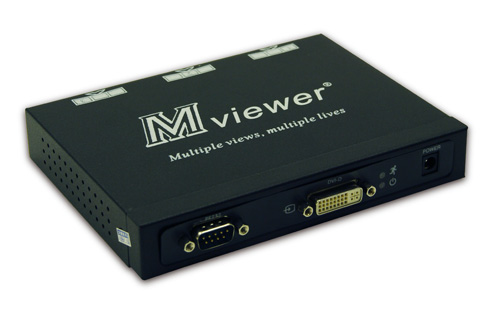

Mviewer MV103

高解像度出力に対応したDual link DVI 1つを3つのSingle link DVIへ拡張するアダプタ

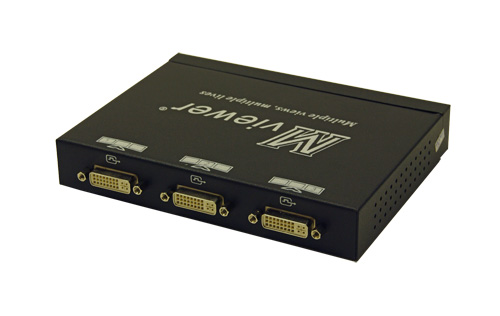

MviewMviewerMV103-x3DVI

製品特長

  • 1つのDual link DVI出力を最大 Single link DVI x3出力に拡張可能
  • Single link DVI x3出力を1画面化またはクローンモードに設定可能 (横3面の配置のみ)
  • Mviewer MV103をカスケードし、最大6画面まで接続可能
  • I2C(DDC)またはRS-232C経由で接続先モニタの情報を取得の上、編集可能
  • ベゼル調整可能
  • 最大1920×1080@50Hz ×3画面、1680×1050@60Hz ×3画面をMviewer MV103 1台に接続可能



strech-mode

ストレッチモード（3画面を1デスクトップとして表示）

cron-mode

クローンモード（同じ画を3画面に表示）

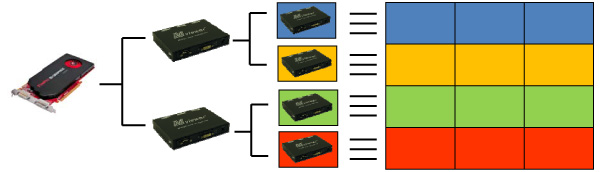

接続例

connect

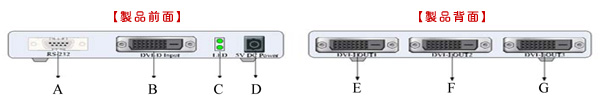

接続面

connect2

＜端子説明＞

記号 端子 説明
A RS-232C Mviewer MV103をホストPCからコントロールする時に使用します。CD- ROMにコントロール用ツールが添付されています。
B DVI-D 入力 PC出力をこの端子に接続します。
C LED 電源と動作状態を表示します。
D 電源 ACアダプタを接続します。
E DVI-I 出力1 モニタへの出力端子 1。VGA変換アダプタを接続することでアナログVGAにも接続可能です。DVI-HDMI変換アダプタまたはケーブルを接続することでHDMI 出力が可能です。
F DVI-I 出力2 モニタへの出力端子 2。VGA 変換アダプタを接続することでアナログVGAにも接続可能です。DVI-HDMI変換アダプタまたはケーブルを接続することでHDMI 出力が可能です。2画面出力の場合、#1 モニタをこの端子に接続します。
G DVI-I 出力3 モニタへの出力端子 3。VGA 変換アダプタを接続することでアナログVGAにも接続可能です。DVI-HDMI 変換アダプタまたはケーブルを接続することでHDMI 出力が可能です。 2 画面出力の場合、#2 モニタをこの端子に接続します。



仕様

製品名 Mviewer MV103 Multi-Monitor Adapter
型番 MV103-HDVE Pro
JAN コード 4571255900132
入力端子 DVI-D(Dual link DVI)×1
出力端子 DVI-I(Single link DVI)×3
サポート入力ピクセルクロック 最大 330MHz
サポート出力ピクセルクロック
（各端子）		 最大 165MHz
消費電力 最大 10W
サイズ 約 W160mm×L130mm×H20mm
重量 約 430g
保証動作温度 / 湿度 0~40°C/0~75% RH(結露なきこと)
保証保存温度 / 湿度 -20~60°C / 0~75% RH(結露なきこと)
最大サポート解像度 1920×1080@50Hz を 3 面
1680×1050@60Hz を 3 面
2048×1200@60Hz を 2 面
サポートOS Windows7(32bit/64bit), Vista(32bit/64bit), XP(32bit/64bit),
Windows Server 2003/2008(32bit/64bit), Linux(32bit/64bit), Mac OS

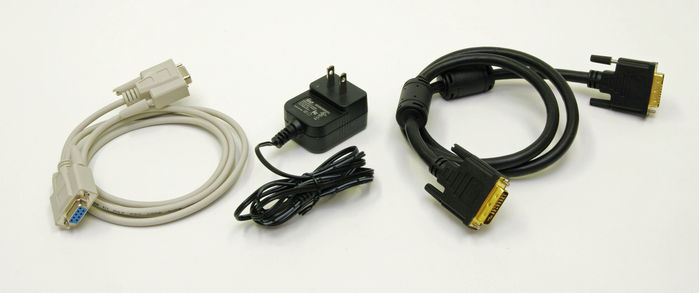

添付品 ・RS-232C ケーブル×1 本
・5V/2AACアダプタ×1個 (AC100V~240V、50Hz-60Hz)
・Dual link DVI ケーブル(1.5m) ×1本
・ユーティリティCD-ROM ×1枚
included_cable
