FirePro V5700
Display Port 2基搭載　ミッドレンジモデル

ATI FirePro™V5700は、PCI Express®2.0 ×16に対応したグラフィックスボードで、メモリインターフェース128bit、メモリバンド幅28.8GB/secの512MB GDDR3メモリを搭載し、30ビット精度表示パイプライン（10bit/RGBコンポーネント）を搭載しています。フルシェーダモデル4.0、PCI Express®2.0、OpenGL2.1（およびシェーディング言語）に対応しております。また、フル／ブルーレイをサポートしたUVD（Unified Video Decoder）2.0に対応しており、VC-1、H.264、MPEG-2ファイルの再生支援機能、PIP（Picture In Picture）のサポートに対応しております。
革新的なユニファイド・シェーダ・アーキテクチャを備えた ATIの次世代グラフィックス・プロセッシング・ユニット（GPU）をベースに、個別のシェーダ・プロセッシング・ユニット（ストリームプロセッサ）最大 320基を搭載します。この最新グラフィックスボードは、DirectX®10.1およびOpenGL®2.1に対応したプロフェッショナル・アプリケーショ ンでアクセラレーションを実現し、格段の性能向上を実現しました。

製品概要


Display Portインターフェース搭載display_port.jpg
業界初、DVI規格を超える、業界標準規格、Display Portインターフェースを搭載しています。
Display Portインターフェースを利用することで、WQXGA＋（2560×1600）までの解像度で１0億色を超える色数で表示が可能となり、より高精細な画像表示にご利用いただけます。
また、Display Port-DVI変換アダプタ、Display Port-HDMI変換アダプタを利用すれば、DVIおよびHDMIモニタへの表示も可能です。


ATI ユニファイドシェーダと10ビットディスプレイパイプラインにより、未だかつてない信頼を裏切らない画質表現fireprov5700.jpg
ユニファイドシェーダは、例えどの様なタスクが実行されようと全ての処理パワーを利用してグラフィックのスループットを最大化します。演算処理リソースのインテリジェントマネージメントはより複雑で現実的なイメージのリアルタイムレンダリングを可能にします。10ビットディスプレイパイプラインとハイダイナミックレンジで設計されたATI FireGLプロフェッショナル用グラフィックスアクセラレータは10ビット対応ディスプレイ上に極めて高忠実な実感溢れる10億色を超える色表現が可能となります。

10bit表示対応
10bit表示対応のモニタとの組み合わせにより、Adobe Photoshop CS4を使用して10bit表示が可能です。
「Adobe Photoshop CS4を使用した10bit表示方法と互換性情報」についてはこちら を参照ください。

次世代プロフェッショナルグラフィックスアクセラレータ
ATI FirePro™グラフィックスアクセラレータには、最大4画面で各々の画面の3次元画像をアクセラレートできるネイティブ「マルチカード」やドライバを自動的に最適化する「オートディテクト」の様な技術革新が更に追加されました。
AMDは今日のプロフェッショナル用アプリケーションだけでなく、将来の新たな技術革新にも対応できるグラフィックス・パワーを提供し続けます。

最高の性能と信頼性
ATI FirePro™ワークステーション・グラフィックス・アクセラレータ−は、CAD（Computer Aided design）およびDCC（Digital Content Creation）等、最新CGアプリケーションソフトウェアのほとんどに対して最適化されており、また完全な認証が得られています。

特長
  • 512MB GDDR3メモリ搭載
  • 320基のユニファイド・シェーダを持つスケーラブルな超並列処理アーキテクチャ
  • Avivoテクノロジー
  • オートディテクト・テクノロジー
  • DirectX®10、OpenGL® 2.1拡張機能のハードウェアアクセラレーション
  • シェーダモデル4.0(SM4.0)サポート
  • CAD、DCCアプリケーションへの最適化と認証
  • 2系統のDual link DVI出力
  • 最大サポート解像度 3840×2400 (9Mピクセル)
  • フル128ビット浮動小数点精度
  • 16ビット/RGBカラーコンポーネントまでのハイ・ダイナミック・レンジ(HDR)出力
  • Dual VGAサポート
    ※VGA出力は、製品付属のDVI-to VGAアダプタを使用します。
  • CrossFirePro 対応
    ati_firepro_crossfire.jpg2枚のATI FirePro 3D Graphicsを接続して、並列動作させることにより、ジオメトリ処理能力を大幅に向上させる機能です。
    この機能により、高性能なハードウェアを必要とする作業におけるCAD、DCCデザイナーの生産性を高めます。

    CrossFireProに関する詳細はこちら

サポートOS、API
  • OpenGL® 2.1
  • Microsoft® DirectX® 10
  • Microsoft® Windows® XP, XP64, Vista™, Vista™ 64, Windows®7, Windows®7 64
  • Linux 32, Linux 64

ディスプレイ・サポート
  • 2系統のDisplay Port出力と1系統のDVI-I 出力
  • モニター毎に独自の解像度、色数、リフレッシュ・レートを個別に設定可能
  • Display PortとDual Link出力による30インチCinema/ワイドスクリーン（2560 x 1600）モニタのドライブに最適
  • Dual Link出力による最大解像度3840 x 2400（9 Mega pixels）をサポート
    ※Display Port to DVIアダプタ使用時のDVI接続の最大解像度は1920×1200まで。

システム要件
  • PCI Express® x16レーン空きスロットのあるワークステーション
  • グラフィックスカード用外部電源が接続可能な350W以上の電源推奨
  • 512MB以上のシステムメモリ
  • ソフトウェアインストール用のODD

保証、サポート
  • ２年間修理・交換保証
  • 専任技術サポートによるe-mail問い合わせ


仕様一覧


製品名 FirePro V5700 512MB PCIe 日本語版
型番 FPV57-512ER
JANコード 4571255795707
バス PCI-Express 2.0×16
メモリサイズ 512MB
ユニファイドシェーダ 320基
デュアルスクリーン
サポート		 Display Port ＋Display Port
Display Port ＋DVI-I
Display Port ＋VGA（DVI-VGAアダプタ）
Single link DVI（Display Port-DVIアダプタ）＋ DVI-I
Single link DVI（Display Port-DVIアダプタ）＋ VGA
デュアルリンク 1系統
ステレオ3Dサポート  －
端子 DVI-I またはVGA（添付のDVI to VGAアダプタを使用）×1
Display Port ×2
付属品
  • ボード本体
  • DVI->VGA変換アダプタ ｘ1
  • Display Port－DVI 変換アダプタ ×1
  • ドライバCD
  • 「はじめにお読みください」
  • クイックインストレションガイド
  • 日本語マニュアル
  • 保証書


VGA簡易スペック
バスタイプ
PCI-Express 2.0 x16
テクノロジー
FirePro W/S GPU with Avivo
エンジンクロック

メモリクロック

最大消費電力 48W
MTBF

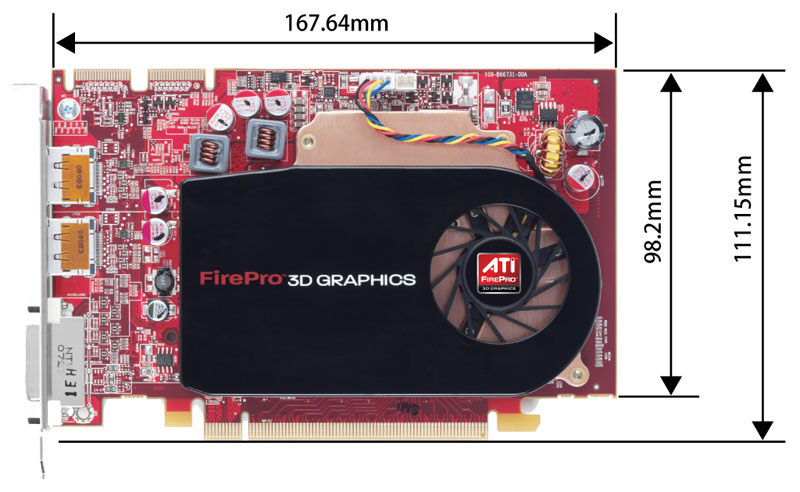

外形寸法
 167.64mm x 111.15mm
外形寸法画像
重量

冷却方法 ファン付ヒートシンク


サポート解像度／リフレッシュレート

※FireProは8bit色 (256色) をサポートしません。
  • VGA (D-sub15) コネクタ接続アナログモニタ（DVI to VGAアダプタ経由）
モニタ解像度 色数(bpp) リフレッシュレート(Hz)
640x480 16/32 200
800x600 16/32 200
848ｘ480 16/32 200
1024ｘ768 16/32 200
1152ｘ864 16/32 100
1280ｘ800
 16/32 200
1280ｘ960 16/32 200
1280ｘ1024 16/32 180
1440ｘ900 16/32 85
1600ｘ1200 16/32 120
1680ｘ1050 16/32 100
1920ｘ1080 16/32 120
1920ｘ1200 16/32 100
2048ｘ1536 16/32 85
※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
  • DVI コネクタ接続デジタルモニタ
モニタ解像度 色数(bpp) リフレッシュレート(Hz)
640x480 16/32 60
800x600 16/32 60
848ｘ480 16/32 60
1024ｘ768 16/32 60
1152ｘ864 16/32 60
1280ｘ800
 16/32 60
1280ｘ960 16/32 60
1280ｘ1024 16/32 60
1440ｘ900 16/32 60
1600ｘ1200 16/32 60
1680ｘ1050 16/32 60
1920ｘ1080 16/32 60
1920ｘ1200 16/32 60(※1）
2048ｘ1536 16/32 60(※2）
2560ｘ1600 16/32 60(※2）
※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
※１：シングルリンク出力時はリデュースドブランキングで表示。
※２：デュアルリンク出力時のみ対応。Display Port-DVI変換アダプタ使用時はシングルリンク出力となるため対応不可
  • 最大解像度（デュアルリンク）
デジタルモニタ解像度
3840x2400


  • Display Port接続デジタルモニタ
モニタ解像度 色数(bpp) リフレッシュレート(Hz)
640x480 16/32 60
800x600 16/32 60
848ｘ480
 16/32 60
1024ｘ768 16/32 60
1152ｘ864 16/32 60
1280ｘ800 16/32 60
1280ｘ960 16/32 60
1280ｘ1024　 16/32 60
1440ｘ900　 16/32 60
1600ｘ1200　 16/32 60
1680ｘ1050　 16/32 60
1920ｘ1080　 16/32 60
1920ｘ1200　 16/32 60
2048ｘ1536　 16/32 60
2560ｘ1600　 16/32 60
※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
