製品概要
FireMV™ マルチビュー 2D ディスプレイ アクセラレータ
FireMV™ マルチビュー 2D ワークステーション
カードは、企業環境向けに設計され、デュアルおよびクワッドのモニタ構成を提供し、PCI 、PCI Express バス
アーキテクチャが選択可能、広範囲の専門的業務環境に安定性と信頼性を提供するように設計、製造されており、システムの互換性と投資の保護を確実にします。
主な特長
- コンパクトなロープロファイル デザイン
- 128MB の専用オンボード メモリ
- 最大 10 台のモニタをサポート (複数枚のFireMVグラフィックスアクセラレータボードが必要です)
- 多機能マルチモニタ制御ユーティリティー
高性能4画面出力グラフィックス
FireMV 2400 PCI QuadはATI のスケーラブルな FireMV ワークステーションの
Graphics Processing Units (GPU) 2 基搭載。128 MB DDR グラフィック メモリ 、VHDCI
コネクタ2基による起動性、低消費電力に加え、高解像度クワッド ディスプレイ 表示を実現します。
- 4画面出力
- 最大アナログ解像度はディスプレイ 1 台につき 2048x1536
- 最大 DVI 解像度はディスプレイ 1 台につき 1600x1200
- ディスプレイそれぞれの独立した解像度、色数およびリフレッシュ・レートを設定
医用画像表示、デジタルサイネージ、電子看板、金融取引、産業用監視システム、セキュリティシステムなど多様なフィールドでご利用いただけます。
仕様一覧
|
製品名
|
FireMV 2400 PCI
|
|
型番
|
FMV24-128PR
|
|
JANコード
|
4571255792409
|
|
バス
|
PCI
|
|
メモリ
|
128MB DDR
|
|
出力
|
DVIx4(DVI->VGA変換アダプタ接続によりVGAx4）
|
|
コネクタ
|
VHDCI
|
|
フォームファクタ
|
Low Profile/Half Length
|
|
画面数
|
4画面
|
|
最大解像度（アナログ）
|
2048x1536
|
|
最大解像度（デジタル）
|
1600x1200
|
対応OS
|
- Microsoft® Windows® XP, XP64
- Linux 32, Linux 64
|
|
付属品
|
- ボード本体
- ロープロファイルブラケット
- DVI->VGA変換アダプタｘ4
- ドライバCD
- 日本語マニュアル

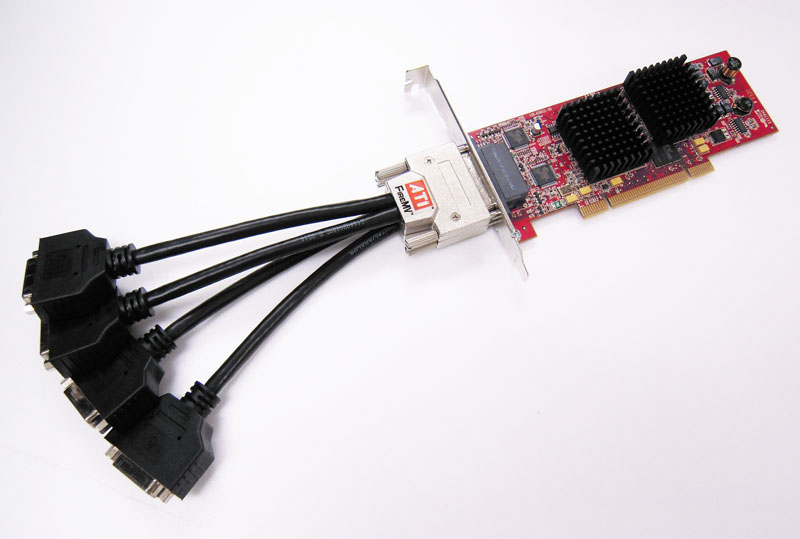

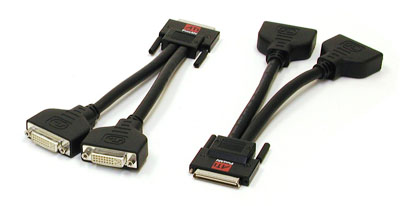

- Dual DVIケーブルx2
- 保証書
|
|
ボードサイズ
|
|
|
端子
|
|
|
ケーブル
|
|
VGA簡易スペック
バスタイプ
|
PCI
|
|
テクノロジー
|
FireMV Multi View 2D W/S
|
| エンジンクロック
|
120MHz
|
| メモリクロック
|
120MHz
|
| 最大消費電力
|
21W
|
|
MTBF
|
1,892,160h
|
|

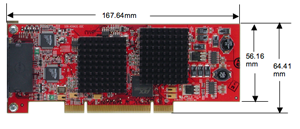

PCBサイズ
|
167.64mm x 64.41mm
|
|
重量
|
約140g |
|
冷却方法
|
ファンレスヒートシンク方式 |
サポート解像度／リフレッシュレート一覧 （2D／3Dディスプレイモード）
- VGA (D-sub15) コネクタ接続アナログモニタ（DVI to VGAアダプタ経由）
| モニタ解像度 |
色数(bpp) |
リフレッシュレート(Hz) |
| 640x480 |
16/32 |
200
|
| 800x600 |
16/32 |
200
|
| 848ｘ480 |
16/32 |
200
|
| 1024ｘ768 |
16/32 |
200
|
| 1152ｘ864 |
16/32 |
100
|
1280ｘ800
|
16/32 |
200
|
| 1280ｘ960 |
16/32 |
200
|
| 1280ｘ1024 |
16/32 |
180
|
| 1440ｘ900 |
16/32 |
85
|
| 1600ｘ1200 |
16/32 |
120
|
※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
| モニタ解像度 |
色数(bpp) |
リフレッシュレート(Hz) |
| 640x480 |
16/32 |
60
|
| 800x600 |
16/32 |
60
|
| 848ｘ480 |
16/32 |
60
|
| 1024ｘ768 |
16/32 |
60
|
| 1152ｘ864 |
16/32 |
60
|
1280ｘ800
|
16/32 |
60
|
| 1280ｘ960 |
16/32 |
60
|
| 1280ｘ1024 |
16/32 |
60
|
| 1440ｘ900 |
16/32 |
60
|
| 1600ｘ1200 |
16/32 |
60
|
| 1680ｘ1050 |
16/32 |
60
|
| 1920ｘ1080 |
16/32 |
60
|
| 1920ｘ1200 |
16/32 |
60(※1）
|
| 2048ｘ1536 |
16/32 |
60(※2）
|
| 2560ｘ1600 |
16/32 |
60(※2）
|
※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
※１：シングルリンク出力時はリデュースドブランキングで表示。
※２：デュアルリンク出力時のみ対応。Display Port-DVI変換アダプタ使用時はシングルリンク出力となるため対応不可
|
