FireMV 2400 PCI Express

FireMV™ マルチビュー 2D ディスプレイ アクセラレータ

FireMV™ マルチビュー 2D ワークステーション カードは、企業環境向けに設計され、デュアルおよびクワッドのモニタ構成を提供し、PCI 、PCI Express バス アーキテクチャが選択可能、広範囲の専門的業務環境に安定性と信頼性を提供するように設計、製造されており、システムの互換性と投資の保護を確実にします。

主な特長

• コンパクトなロープロファイル デザイン
• 256MB の専用オンボード メモリ
• 最大 10 台のモニタをサポート (複数枚のFireMVグラフィックスアクセラレータボードが必要です)
• 多機能マルチモニタ制御ユーティリティー

高速4画面出力グラフィックス

FireMV 2400 PCI ExpressはATI のスケーラブルな FireMV™ ワークステーションの Graphics Processing Units (GPU)を搭載、256 MB DDR グラフィック メモリ、 クアッドディスプレイをサポートするVHDCI ディスプレイコネクタ採用しています。起動性、低消費電力に加え、高解像度クワッドディスプレイ表示を実現します。

• 4画面出力
• ロープロファイルおよびコンパクト設計
• 最大アナログ解像度はディスプレイ 1 台につき 2048x1536
• 最大 DVI 解像度はディスプレイ 1 台につき 1600x1200
• ディスプレイそれぞれの独立した解像度およびリフレッシュレートを設定
• EMI 認定
• RoHS および WEEEに適合

医用画像表示、デジタルサイネージ、電子看板、金融取引、産業用監視システム、セキュリティシステムなど多様なフィールドでご利用いただけます。

製品名	FireMV 2400 PCI Express
型番	FMV24-256ERX1
JANコード	4571255792423
バス	PCI-Express x1
メモリ	256MB DDR
出力	DVIx4(DVI->VGA変換アダプタ接続によりVGAx4）
コネクタ	VHDCI
フォームファクタ	Low Profile/Half Length
画面数	4画面
最大解像度（アナログ）	2048x1536
最大解像度（デジタル）	1600x1200
対応OS	Microsoft® Windows® XP, XP64, Vista Linux 32, Linux 64

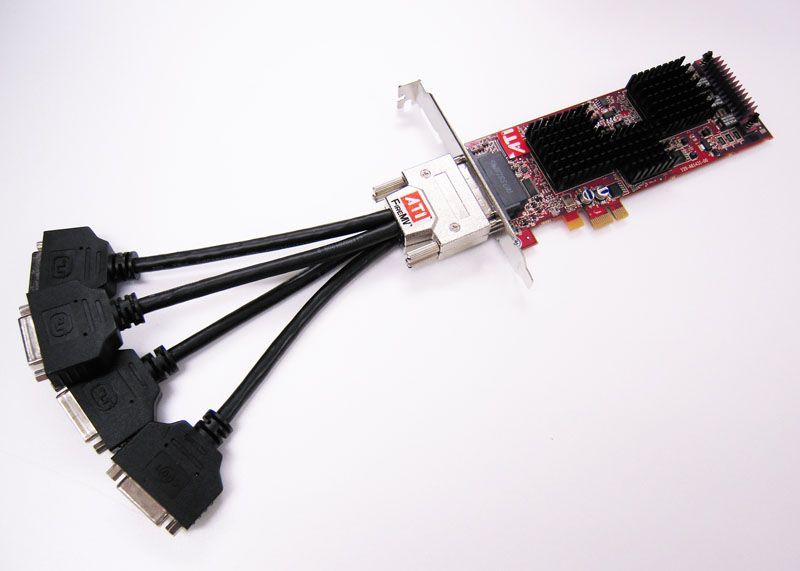

付属品	ボード本体 ロープロファイルブラケット DVI->VGA変換アダプタｘ4 ドライバCD 日本語マニュアル Dual　DVIケーブルx2 保証書
ボードサイズ
IF/ブラケット幅
ケーブル

VGA簡易スペック

バスタイプ	PCI-E x1
テクノロジー	FireMV Multi View 2D W/S
エンジンクロック	200MHz
メモリクロック	200MHz
最大消費電力	23W
MTBF	1,892,160h

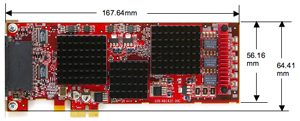

PCBサイズ	167.64mm x 64.41mm
重量	約140g
冷却方法	ファンレスヒートシンク方式

サポート解像度／リフレッシュレート一覧　（2D／3Dディスプレイモード）

VGA (D-sub15) コネクタ接続アナログモニタ（DVI to VGAアダプタ経由）

モニタ解像度	色数(bpp)	リフレッシュレート(Hz)
640x480	16/32	200
800x600	16/32	200
848ｘ480	16/32	200
1024ｘ768	16/32	200
1152ｘ864	16/32	100
1280ｘ800	16/32	200
1280ｘ960	16/32	200
1280ｘ1024	16/32	180
1440ｘ900	16/32	85
1600ｘ1200	16/32	120
1680ｘ1050	16/32	100
1920ｘ1080	16/32	120
1920ｘ1200	16/32	100
2048ｘ1536	16/32	85

※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。

DVI コネクタ接続デジタルモニタ

モニタ解像度	色数(bpp)	リフレッシュレート(Hz)
640x480	16/32	60
800x600	16/32	60
848ｘ480	16/32	60
1024ｘ768	16/32	60
1152ｘ864	16/32	60
1280ｘ800	16/32	60
1280ｘ960	16/32	60
1280ｘ1024	16/32	60
1440ｘ900	16/32	60
1600ｘ1200	16/32	60

※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
