FireMV 2200 PCI Express

FireMV™ マルチビュー 2D ディスプレイ アクセラレータ

FireMV™ マルチビュー 2D ワークステーション カードは、企業環境向けに設計され、デュアルおよびクワッドのモニタ構成を提供し、PCI 、PCI Express バス アーキテクチャが選択可能。広範囲の専門的業務環境に安定性と信頼性を提供するように設計、製造されており、システムの互換性と投資の保護を確実にしま す。

主な特長

• コンパクトなロープロファイル デザイン
• 128MB の専用オンボード メモリ
• 最大 10 台のモニタをサポート (複数枚のFireMVグラフィックスアクセラレータボードが必要です)
• 多機能マルチモニタ制御ユーティリティー

高速2画面出力グラフィックス

FireMV 2200 PCI-Eはネイティブの PCI Express® x16 レーンのアーキテクチャに対応、高速な描画、ATI のスケーラブルな FireMV™ ワークステーションの Graphics Processing Units (GPU)を搭載、128 MB DDR グラフィック メモリ、 デュアルディスプレイをサポートする業界標準の DMS-59 ディスプレイ コネクタ採用しています。柔軟性、起動性、低消費電力に加え、高解像度デュアルディスプレイ 表示を実現します。

• ロープロファイルおよびコンパクト設計
• 最大アナログ解像度はディスプレイ 1 台につき 2048x1536
• 最大 DVI 解像度はディスプレイ 1 台につき 1600x1200
• ディスプレイそれぞれの独立した解像度およびリフレッシュレートを設定
• EMI認定
• RoHSおよびWEEEに適合

医用画像表示、デジタルサイネージ、電子看板、金融取引、産業用監視システム、セキュリティシステムなど多様なフィールドでご利用いただけます。

製品名	FireMV 2200 PCI-E 128MB
型番	FMV22-128ER
JANコード	4571255792218
バス	PCI-Express
メモリ	128MB DDR
出力	Dual　DVI+VGA
コネクタ	DMS-59
フォームファクタ	Low Profile/Half Length
画面数	2画面
最大解像度（アナログ）	2048x1536
最大解像度（デジタル）	1600x1200

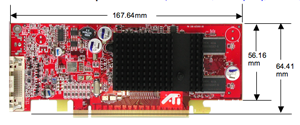

ボードサイズ
対応OS	Microsoft® Windows® XP, XP64, Vista Linux 32, Linux 64

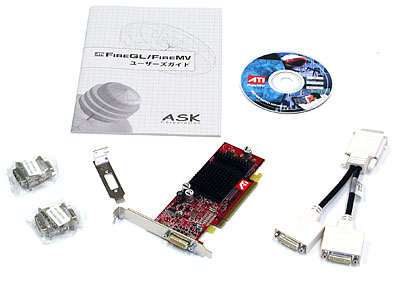

付属品	ボード本体 ロープロファイルブラケット DVI->VGA変換アダプタｘ２ Dual　DVIケーブル ドライバCD 日本語マニュアル 保証書

VGA簡易スペック

バスタイプ	PCI
テクノロジー	FireMV Multi View 2D W/S
エンジンクロック	240MHz
メモリクロック	200MHz
最大消費電力	10W
MTBF	1,892,160h
PCBサイズ	167.64mm x 64.41mm
重量	約100g
冷却方法	ファンレスヒートシンク方式

サポート解像度

VGA (D-sub15) コネクタ接続アナログモニタ（DVI to VGAアダプタ経由）

モニタ解像度	色数(bpp)	リフレッシュレート(Hz)
640x480	16/32	200
800x600	16/32	200
848ｘ480	16/32	200
1024ｘ768	16/32	200
1152ｘ864	16/32	100
1280ｘ800	16/32	200
1280ｘ960	16/32	200
1280ｘ1024	16/32	180
1440ｘ900	16/32	85
1600ｘ1200	16/32	120
1680ｘ1050	16/32	100
1920ｘ1080	16/32	120
1920ｘ1200	16/32	100
2048ｘ1536	16/32	85

※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。

DVI コネクタ接続デジタルモニタ

モニタ解像度	色数(bpp)	リフレッシュレート(Hz)
640x480	16/32	60
800x600	16/32	60
848ｘ480	16/32	60
1024ｘ768	16/32	60
1152ｘ864	16/32	60
1280ｘ800	16/32	60
1280ｘ960	16/32	60
1280ｘ1024	16/32	60
1440ｘ900	16/32	60
1600ｘ1200	16/32	60

※上記数値は最大値であり、表示可能な解像度とリフレッシュレートはご使用中の環境により変動いたします。
